Rel LED magnetik: merencanakan komponen dan pemasangan

Sistem terkait: pencahayaan rel magnetik. Untuk rumah, toko atau pameran di Indonesia, spotlight dapat disetel dapat digabungkan dengan garis cahaya menggunakan keluarga produk kompatibel. Sebelum plafon disiapkan, tetapkan pemasangan, pasokan dan beban profil, modul, konektor serta driver. Panduan ini membedakan sistem tegangan jaringan listrik utama dari tegangan rendah dan mencantumkan komponen yang perlu dimasukkan dalam pesanan.

Bagaimana lampu rel magnetik berfungsi?

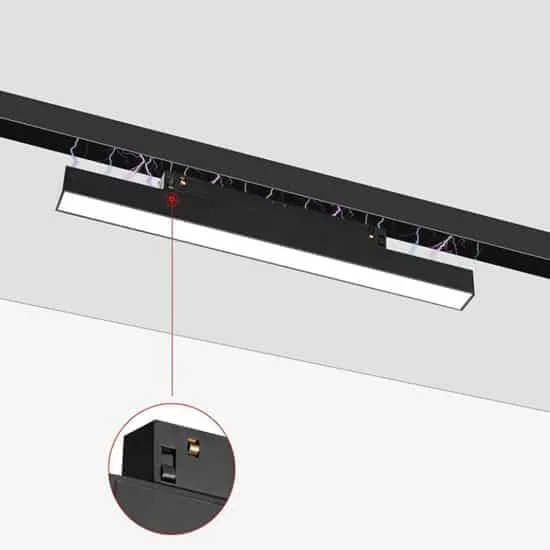

Keluarga produk terkait: sistem rel magnetik pintar. Pastikan kompatibilitas kontrol, pasokan dan modul tanpa menebak dari rupa. Kerja melepas, memasang atau mengubah perlu dibuat setelah pasokan dipisahkan dan sesuai manual. Struktur modular memungkinkan tata letak diubah dalam batas rel, driver serta aksesori. Lampu menerima daya melalui kontak listrik dan dikunci menggunakan mekanisme yang ditetapkan.

Rel menjadi dasar dukungan dan distribusi daya

Lebar luar sama tidak membuktikan produsen menggunakan kontak listrik atau kunci sama. Konektor serta kopler harus kompatibel. Profil mendukung dan memasok modul; sesuai seri, ia dapat dipasang tanam, tergantung atau pada permukaan.

Modul apakah yang dapat digunakan pada rel magnetik?

Sebelum memilih contoh berikut, pastikan modul yang ditawarkan dan diizinkan oleh seri sebenarnya.
1. Modul magnetik dengan cahaya linear
2. Kelompok spotlight linear untuk profil magnetik
3. Modul gantung dengan sambungan magnet
4. Kepala magnetik dapat disetel
5. Spotlight kompatibel dengan sistem rel
Catatan kompatibilitas: bedakan versi 48 V DC dari sistem 110/220 V. Periksa tegangan dan kompatibilitas sebelum mencampurkan modul yang terlihat sama.

Perbedaan rel magnetik 48 V DC dan sistem 110/220 V

Jenis	Sistem rel magnetik tegangan rendah dengan driver DC	Sistem rel magnetik menggunakan tegangan jaringan listrik utama.
Tegangan input	Versi 24 atau 48 V DC sesuai seri	110 V AC, 220 V AC atau 100–277 V AC
Lebar rel magnetik	Contoh lebar: 26 dan 36 mm	Rel 36 mm dalam contoh
Driver LED	Memerlukan driver 24 atau 48 V DC yang kompatibel dengan seri.	Beberapa sistem mengonversi daya di dalam setiap modul. Konfirmasikan kode produk dan diagram sambungannya.
Biaya	Bergantung pada konfigurasi dan driver	Bergantung pada konfigurasi dan pasokan listrik
Perawatan	Sediakan akses ke driver 48 V DC, terutama bagi pemasangan tanam	Bergantung pada proyek dan akses
Keselamatan	Tegangan rendah tidak menghapuskan kebutuhan perlindungan dan pemasangan	Jangan sentuh kontak listrik atau bekerja ketika pasokan hidup

Fleksibilitas struktur modular

1. Satu seri dapat menggabungkan modul linear, spotlight dan bentuk kompatibel lain. Konfigurasi yang diizinkan produsen membantu menyusun cahaya umum serta aksen.
2. Jumlah modul dapat disesuaikan dengan proyek tetapi dibatasi daya driver, arus rel yang diizinkan serta syarat seri. Nilai beban dan distribusi seluruh sistem bersama.
3. Jika model memungkinkan, posisi serta arah dapat diubah. Patuhi batas mekanis dan buat penyesuaian sesuai manual setelah pasokan dipisahkan.
4. Pasokan serta perlindungan berbeda sesuai sistem. Selain 24 atau 48 V DC, terdapat sistem 110 atau 220 V AC. Tegangan rendah tidak memungkinkan kontak listrik hidup disentuh. Pisahkan daya sebelum memasang atau mengganti modul.

Hal yang perlu diputuskan sebelum kerja dimulai

Bandingkan jumlah biaya sistem terpasang termasuk modul, driver, konektor dan profil dengan pilihan lain; jangan nilai harga rel saja.

Sebelum plafon ditutup, pemasang listrik dan kontraktor plafon perlu menyelaraskan ukuran, pengikat serta akses pasokan. Perubahan setelah siap dapat memerlukan permukaan dibuka kembali.

Pencahayaan rel magnetik

Tandai titik pasokan sepanjang rel pada denah

Tunjukkan titik pasokan serta akses driver dan konektor dalam denah. Cocokkan beban dengan batas seri sebelum jalur ditutup. Profil yang terlihat berkelanjutan tidak menggantikan desain listrik.

Jika terdapat sudut atau pertukaran bidang, cocokkan kode kopler penuh dengan profil dan modul terpilih. Pastikan arah, kesinambungan serta kesesuaian permukaan melalui dokumen atau sampel; jangan campurkan bagian hanya karena rupa serupa.

Daftar pembelian sistem rel magnetik

Bacaan terkait: panduan memilih rel magnetik. Sebelum memilih model, catat tugas setiap zona, hasil akhir plafon dan ukuran. Informasi ini memungkinkan rel, kontrol serta lampu disusun sebagai konfigurasi yang konsisten.

Tentukan urutan pemasangan sesuai dukungan

Sediakan akses perawatan untuk konektor dan driver. Personel kompeten menjalankan kerja setelah pasokan dipisahkan sesuai petunjuk sistem: pengikatan, sambungan sesuai diagram, pemeriksaan dan pemasangan modul.

Bagi semua versi, periksa beban, jarak dukungan dan tingkat. Pemasangan gantung memerlukan aksesori seri, sedangkan pemasangan di permukaan memerlukan pengikat sesuai dengan profil serta substrat. Kehadiran satu sekrup saja belum membuktikan pemasangan cukup.

Bukaan dan urutan kerja harus sesuai gambar produsen. Ilustrasi menunjukkan saluran 30–35 mm, pengikatan sekrup, profil, penutupan sayap dengan papan gipsum dan hasil akhir. Ukuran itu tidak berlaku kepada semua rel 48 V DC.

Catat keluarga sistem pada label suku cadang

Rel, adaptor dan konektor dapat terlihat sama tetapi datang dari keluarga berbeda. Saat penerimaan, catat produsen, seri dan kode sambungan dalam satu daftar. Pastikan modul pengganti sesuai dengan kunci mekanis serta antarmuka listrik. Catatan ini membantu menghindari adaptor salah atau modul berbeda tegangan ketika tata letak toko diubah.

Uji skenario kontrol pada tata letak sampel

Jika memerlukan peredupan atau kontrol adegan, jangan membaca nama protokol pada driver saja. Bangun sampel menggunakan panjang rel, modul dan pengontrol sebenarnya. Catat penyalaan awal, kecerahan minimum, pemadaman serta pemulihan setelah gangguan daya untuk menetapkan perkiraan sebelum pemasangan besar.

Fleksibilitas modular berguna ketika kompatibilitas diselesaikan dari awal. Periksa dukungan dan diagram sebelum plafon ditutup; rel serupa mungkin tidak menerima modul sama. Jumlahkan beban terkini serta perluasan direncanakan dan bandingkan dengan batas sistem. Pesanan perlu mencakup profil, kopler, konektor pasokan, driver, kontrol dan modul; jadikan akses servis sebagian jalur.
