Pencahayaan terowongan LED: zona, kontrol dan denah peningkatan

Peningkatan terowongan kepada LED memerlukan lebih dari menggantikan lampu lama dengan watt lebih rendah. Nilai cahaya siang di pintu masuk, kecepatan kendaraan, bagian dalam ruangan, kontrol dan keadaan kegagalan dalam proyek sama. Sebelum memulai kerja di Indonesia, jelaskan spesifikasi serta kriteria penerimaan bersama pengendali dan tim proyek. Contoh produk berikut membantu memahami pilihan; ia tidak menggantikan perhitungan infrastruktur khusus atau persetujuan keselamatan.

Apakah informasi diperlukan dalam permintaan peningkatan?

Sertakan inventaris, susunan dan diagram kontrol yang sudah ada serta bagi kebutuhan sesuai zona. Ini menunjukkan apakah rekomendasi mempertahankan fungsi setiap zona. Bandingkan produk berdasarkan perhitungan serta kriteria kinerja disetujui, bukan membagi daya sama ke semua kawasan.

Tentukan spesifikasi dan tanggung jawab persetujuan proyek

Sebagai konteks sumber Turki, tugas resmi Bagian Struktur KGM mencakup penyediaan kriteria desain terowongan dan spesifikasi teknis. Bagi kerja di bawah KGM, tugas dan tanggung jawab administrasi terkait memberikan konteks awal; dokumen terkini serta metode penerimaan kerja tertentu masih perlu dikonfirmasi. Rujukan Turki ini bukan syarat proyek Indonesia. Dalam infrastruktur publik atau swasta Indonesia, jelaskan pihak pemberi persetujuan desain dan penerimaan komisioning.

Menilai cahaya terowongan sesuai zona

Gunakan syarat proyek pihak jalan dan pengendali yang terkait di Indonesia. Tabel komersial atau deskripsi norma Jepang tidak menggantikannya. Nilai geometri pendekatan, kecepatan, lalu lintas dan luminans luar untuk memisahkan zona ambang, peralihan, dalam ruangan serta keluar. Perhitungan masuk bertujuan memungkinkan penghalang diidentifikasi saat peralihan dari luar terang ke dalam gelap pada siang hari.

Sumbangan cahaya siang terbatas di bagian dalam ruangan. Tentukan tingkat dan keseragaman cahaya buatan untuk penglihatan diperlukan berdasarkan kecepatan, keadaan pergerakan serta kriteria proyek.

Penerangan dan teks gambar

• Contoh diagram pencahayaan terowongan

Jangan gunakan syarat pencahayaan jalan kawasan terbuka terus untuk terowongan. Saat memilih lampu LED, nilai juga hal berikut:

• Luminans permukaan jalan berdasarkan fotometri, distribusi dan sifat permukaan.
• Luminans dinding dan distribusi cahaya vertikal.
• Kecepatan, kepadatan lalu lintas dan jalur yang terkait dengan susunan lampu.
• Keadaan penglihatan termasuk silau dan renderasi warna.
• Penyesuaian visual di zona masuk dan keluar melalui cahaya tambahan yang dihitung.
• Perbedaan operasi siang/malam serta strategi peredupan.

Aspek berikut perlu dinilai sebagai satu sistem dalam penawaran harga:

• Adaptasi visual: luminans di luar dan di dalam terowongan dapat sangat berbeda pada siang hari. Zona ambang dan transisi perlu membantu pengendara yang mendekat mengenali penghalang. Perhitungan pencahayaan menentukan penurunan tingkat cahaya menuju bagian interior.
• Keseragaman: periksa rata-rata, minimum dan perubahan luminans jalan. Jalur terang-gelap mencolok dapat mengganggu kenyamanan berkendara.
• Silau: nilai lampu yang terlihat terus, pantulan dan bukaan masuk-keluar terang bersama-sama. Optik dan arah perlu sesuai dengan titik pengamatan dalam perhitungan.
• Kedipan spasial: pengendara yang melewati lampu dengan jarak tertentu dapat merasakan perubahan luminans berulang. Jarak, kecepatan, dan durasi paparan memengaruhi hasil. Referensi sumber di bawah 2.5 Hz atau di atas 15 Hz bukan batas penerimaan universal tanpa pemeriksaan terhadap dokumen terowongan yang berlaku.
• Kontrol: sensor dan driver dapat diredupkan menyesuaikan cahaya dengan keadaan ditetapkan. Sasaran penghematan harus mempertahankan kinerja proyek; tentukan juga respons jika kontrol atau pasokan gagal.

Ketinggian pemasangan dan jarak antara lampu

Nilai tabel adalah contoh produk sumber, bukan petunjuk pemasangan semua terowongan. Ketinggian 4–6 m dan contoh umum 4.5 m diberikan; 4.5 m bukan ketinggian maksimum universal. Hitung daya dan jarak berdasarkan fotometri serta zona yang dilayani.

Zona	Contoh rentang daya	Daya dalam contoh sumber	Jarak antara lampu
Zona masuk	100W-300W	100W 150W 200W	1-1.5m
Zona peralihan	70-120W	100W	2-3m
Zona interior	30-60W	50W	8-12m
Zona keluar	100-300W	100W 150W 200W	1-1.5m

Kategori jalan sekunder tidak mengurangi kebutuhan penyesuaian dan keselamatan secara otomatis. Rentang 30–60 W membantu meneliti keluarga produk tetapi tidak membuktikan kecukupan daya. Tentukan distribusi berdasarkan geometri terowongan sebenarnya dan syarat perhitungan.

Jangan pindahkan jarak darurat sekitar 25 m dalam sumber terus ke gambar. Pastikan cakupan, tingkat dan skenario kegagalan bersama-sama; jarak saja tidak membuktikan sistem dapat diterima.

Bagaimana contoh produk perlu dibaca?

• Pencahayaan dasar: sumber menyarankan produk LED 30–60 W untuk tingkat dasar dan 100–200 W untuk tambahan zona masuk serta peralihan. Ini contoh model. Hitung tingkat luminans dan perubahan sesuai zona menggunakan geometri serta fotometri sebenarnya.
• Panjang zona Dalam rumus S=VT/3.6, jika V dinyatakan dalam km/jam dan T dalam detik, maka S adalah jarak dalam meter. Asumsi T=2 detik dalam sumber tidak menentukan seluruh zona adaptasi dengan sendirinya. Tentukan panjang berdasarkan metode proyek yang disetujui dan kondisi pendekatan.
• Operasi malam dan darurat Hitung kedua mode sesuai kegunaan serta syarat keselamatan masing-masing. Ungkapan separuh atau satu persepuluh luminans dasar bukan peraturan umum Indonesia. Tetapkan titik kontrol, tingkat dan respons kegagalan dalam dokumen proyek.

Lampu apakah digunakan dalam terowongan?

Anggap pencahayaan umum, panduan jalan, tanda lorong dan sistem darurat jika ada sebagai fungsi terpisah. Setiap tugas memerlukan produk sesuai. Lampu sorot area biasa belum tentu yang sesuai untuk setiap zona atau fungsi keselamatan.

Bagaimana aluminium dan baja tahan karat dibandingkan untuk lampu terowongan?

1. Sumber membandingkan 238 W/(m·K) dengan 15.2 W/(m·K), tetapi nilai ini tidak mewakili semua paduan aluminium atau baja tahan karat. Geometri bodi, permukaan sambungan, hasil akhir dan lingkungan turut mempengaruhi pengelolaan panas sebenarnya. Nama logam saja tidak menentukan hasil.
2. Paduan aluminium umumnya kurang padat dari baja tahan karat. Ini dapat mengurangi massa lampu serta memudahkan pemasangan dan perawatan; gunakan berat produk sebenarnya dalam perhitungan pengendalian serta pengikat.
3. Biaya bergantung pada paduan, konstruksi, pengolahan permukaan dan produksi. Bandingkan produk lengkap yang ditawarkan tanpa mengandaikan aluminium selalu lebih murah.

Berapa watt LED diperlukan untuk menggantikan lampu natrium 400 W?

Contoh lampu natrium 400 W, 48,000 lm dan penggunaan berguna 40% memberikan sekitar 19,000 lm fluks berguna. Ini perhitungan ringkas, bukan hasil ukuran terowongan. Angka tersebut tidak membuktikan Klaim 40 lm/W.

Asumsi LED 130 lm/W dan penggunaan berguna melebihi 90% juga perlu diperiksa bagi model serta geometri. Rekomendasi 165 W untuk sekitar 19,000 lm fluks berguna bergantung pada asumsi itu. Pastikan peningkatan melalui distribusi jalan dan dinding selain menyamakan fluks.

Perbandingan LED 80 W dengan natrium 250 W juga rekomendasi perkiraan. Periksa fluks, distribusi, keseragaman dan silau. Perbandingan sumber CRI≥70 Ra dengan CRI≈30 Ra tidak bermakna tingkat cahaya wajib dapat diturunkan secara otomatis karena renderasi warna lebih baik.

Sebelum menerima pengurangan daya, lakukan perhitungan dan pemeriksaan lokasi menggunakan lampu yang diusulkan. Perbandingan LED 150 W menggantikan 400 W atau LED 70 W menggantikan 250 W dalam sumber merupakan usulan penggantian komersial, bukan rasio tetap untuk semua renovasi.

Berapa lux diperlukan dalam terowongan?

Rentang tingkat pencahayaan berikut adalah contoh umum dokumen sumber. Ia tidak membuktikan kesesuaian terowongan tertentu di Indonesia. Bedakan pencahayaan dalam lux dari luminans; nilai zona masuk, dalam ruangan, siang dan malam secara terpisah.

• Zona masuk pada siang hari: contoh sumber 200–500 lx
• Zona peralihan: penurunan bertahap dari pintu masuk ke tingkat dalam ruangan
• Zona interior: contoh sumber 30–100 lx
• Zona keluar: contoh sumber 50–100 lx
• Operasi malam, seluruh terowongan: contoh sumber 30–50 lx

Suhu warna manakah patut digunakan dalam terowongan?

Nilai suhu warna bersama lingkungan, keadaan visual dan distribusi cahaya. Pilihan CCT 5000–6000 K dalam sumber adalah pilihan proyek; ia belum tentu lebih baik dari suhu warna lain dalam semua keadaan.

Apakah maksud metode L20?

L20 terkait luminans rata-rata dalam kerucut pandangan 20° dari titik pendekatan ditetapkan. Posisi titik dan penggunaan nilai dalam perhitungan bergantung pada metode dipilih. Ia bukan angka tetap yang dapat digunakan pada semua terowongan tanpa memperhitungkan geometri.

Bagaimana NFPA 502 digunakan dalam proyek terowongan?

Jika spesifikasi meminta NFPA 502, pastikan edisi dan bagian terkait melalui kontrak. Standar National Fire Protection Association ini meliputi terowongan jalan, jembatan dan jalan akses terbatas lain. Ia tidak menggantikan kebutuhan Indonesia serta syarat pengendali secara otomatis.

Evaluasi cakupan NFPA 502 turut mencakup aspek keselamatan berikut:

1. Sistem perlindungan kebakaran: kebutuhan deteksi, alarm dan pemadaman yang terkait.
2. Ventilasi darurat: pengelolaan asap dan panas ketika kebakaran.
3. Pintu keluar darurat: jalur pengosongan aman dan susunan keluar.
4. Keutuhan struktur: respons struktur terowongan dalam kebakaran.
5. Operasi dan perawatan: memastikan sistem keselamatan berfungsi dan diperiksa berkala.
6. Respons darurat: penyelarasan dengan tim penyelamat dan latihan darurat.

Standar bertujuan melindungi pengguna dan infrastruktur dalam terowongan serta struktur yang termasuk cakupannya. Periksa kebutuhan aplikasi tertentu sesuai edisi dan cakupan proyek terkait.

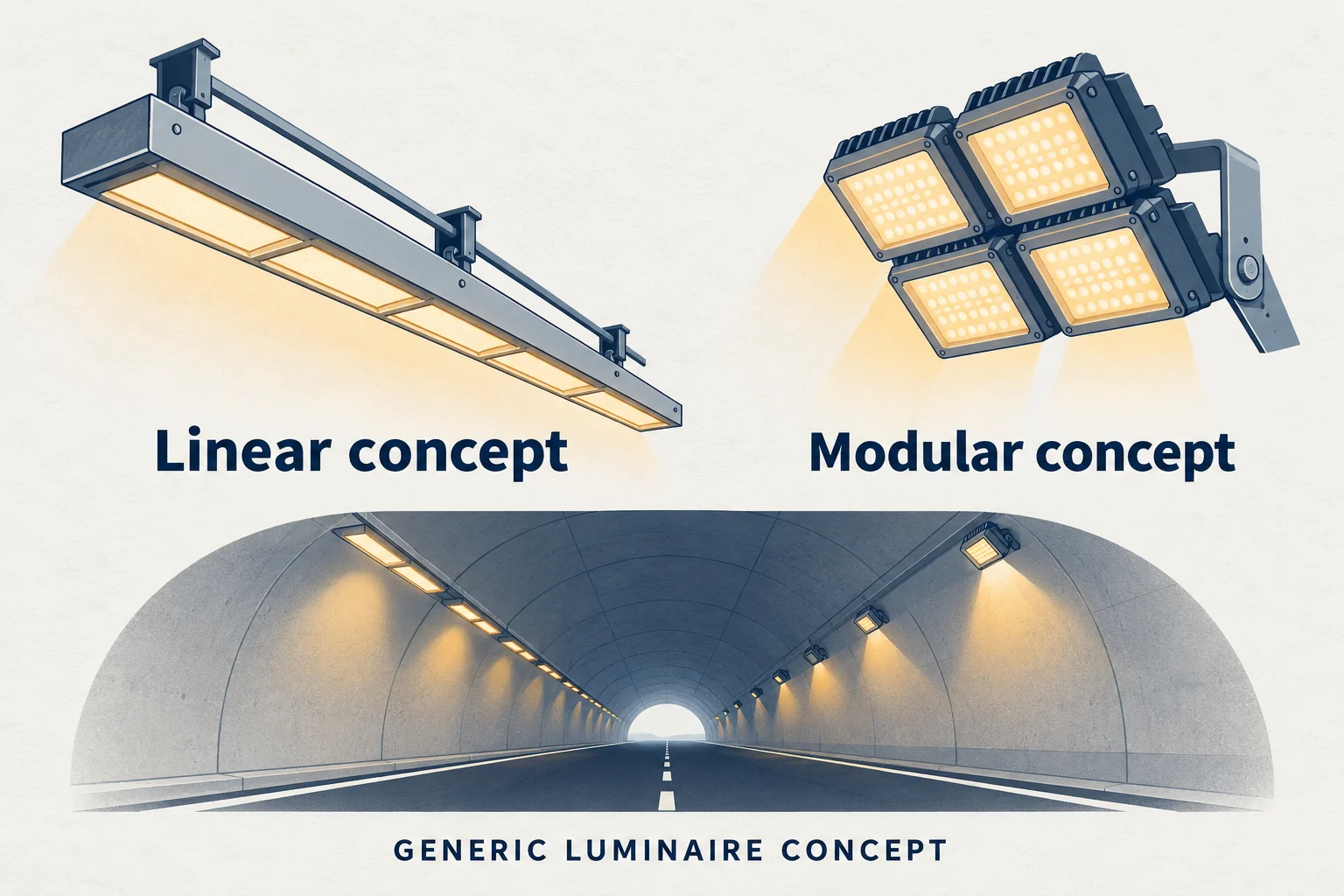

Jenis lampu terowongan LED

Bedakan fungsi saat memilih produk terowongan

Walaupun bentuknya menyerupai Lampu sorot area LED , kesesuaian konstruksi, fotometri dan kontrol untuk terowongan perlu ditunjukkan secara terpisah. Persamaan dengan produk fasad atau gudang serta watt sama tidak membuktikan kesesuaian infrastruktur.

Sumber menjelaskan lampu standar, dapat diredupkan dan berbekalan darurat . Definisikan peredupan dan operasi darurat sebagai fungsi terpisah dalam spesifikasi; keduanya dapat terdapat pada produk sama.

Membalikkan logika kontrol tidak mencegah semua kegagalan. Uji respons kehilangan sinyal dan pasokan secara terpisah. Sumber memberikan contoh langsung serta terbalik untuk 0–5 V dan 0–10 V: satu menggunakan 0 V padam dan 10 V keluaran penuh, satu lagi sebaliknya. Tidak semua driver padam pada 0 V; pastikan respons sebenarnya sesuai kode.

Untuk mempertahankan fungsi keselamatan ketika pasokan biasa terputus, tentukan lampu terowongan LED darurat yang sesuai serta hubungannya dengan pencahayaan biasa dalam proyek.

Tentukan periode, distribusi dan tingkat darurat sesuai kebutuhan terowongan. Nilai sumber 60–120 menit dan varian 90 menit adalah contoh produk atau penawaran harga. Ia bukan periode universal atau garansi perbaikan serta pengosongan selesai dalam masa itu.

Nilai pilihan operasi darurat bersama lampu linear dan lampu sorot area pada peringkat sistem.

Sediakan permintaan produk proyek

Komponen lampu terowongan LED

Saat memilih Dalam pandangan terurai lampu terowongan LED, identifikasi badan, heatsink, modul LED dan driver serta penutup optik, sambungan dan pengikat.

1. Badan Konstruksi aluminium die-cast atau modular bersirip umum digunakan. Ketebalan dan dimensi luar saja tidak menunjukkan kualitas. Nilai kondisi operasi dinyatakan, konstruksi dan perlindungan bersama-sama.
2. Pengelolaan panas Permukaan pemindahan panas berfungsi bersama bahan, sentuhan termal dan peredaran udara. Heatsink lebih besar saja tidak meningkatkan kinerja jika desain atau pemasangan tidak cukup.
3. Sumber cahaya: sumber memberikan contoh SMD dan LED berdaya tinggi 1 W, 50–60 chip setiap modul serta sekitar 50 W. Nilai bergantung pada konfigurasi model; periksa data modul dan lampu lengkap terpisah.
4. Driver Periksa arus, isolasi, peredupan, perlindungan dan suhu operasi. Sumber menyebut Philips, Mean Well dan Suncome bagi HOYUWO LED ; pastikan merek serta kode unit ditawarkan. Sarung aluminium atau enkapsulasi saja bukan bukti operasi tanpa kedipan atau umur pakai tertentu.
5. Pilihan pemasangan: braket berbentuk U dapat digunakan. Pastikan bahan, dimensi, kekuatan dan pengikat untuk pemasangan sebenarnya.
6. Penutup optik: beberapa model menggunakan penutup polikarbonat (PC) dengan lensa terintegrasi. Periksa perlindungan serta kinerjanya dalam lingkungan terowongan bagi model tersebut.

Perubahan konstruksi lampu terowongan

Penerangan dan teks gambar

• Contoh pertama: sumber LED terintegrasi disesuaikan pada badan lampu natrium tekanan tinggi. Konstruksi ditunjukkan tidak memiliki heatsink terpisah khusus LED.
• Contoh kedua: heatsink dan lensa distribusi ditambah pada badan yang dirancang untuk LED; sumber LED terintegrasi masih digunakan.
• Contoh ketiga: badan aluminium rata, kaca tempered, heatsink terintegrasi dan LED daya tinggi 1 W. Ungkapan 6–7 tahun dalam sumber merujuk sejarahnya sendiri. Gambar menunjukkan optik reflektor; nilai transmisi serta pembiasan kaca pada produk sebenarnya.
• Contoh keempat: modul bersirip, LED SMD dan penutup PC dengan lensa terintegrasi. Tujuannya adalah mengalirkan panas dengan bahan serta biaya lebih rendah. Masukkan pengumpulan debu pada sirip dan pembersihan dalam denah perawatan.
• Contoh kelima: modul aluminium tuang berpermukaan lebih rata bertujuan memudahkan pembersihan. Sumber mempersembahkannya sebagai perkembangan konstruksi terdahulu; bandingkan kelebihan biaya serta kinerja sesuai model.

Rencanakan akses perawatan sebelum memilih lampu

Penggantian dan pembersihan terowongan memerlukan perencanaan akses, pemisahan ruang kerja aman dan urutan perawatan bersama pengendali. Masukkan akses driver, definisi modul ganti dan metode mengatur kembali arah. Dokumen penyerahan juga perlu menyatakan pemeriksaan setelah permukaan optik atau badan dibersihkan.

Membandingkan penawaran harga lampu terowongan LED

1. Identifikasi chip LED dan dokumen yang ditawarkan. Sumber memberikan contoh nama seperti Cree, Philips dan Osram.
2. Bandingkan efikasi cahaya dan renderasi warna lampu lengkap pada kondisi termal operasi sebenarnya.
3. Periksa merek driver LED serta kode lengkap dalam penawaran harga; nama Mean Well, Inventronics atau MOSO saja tidak menentukan kinerja. Merek kapasitor juga tidak menjamin umur pakai seluruh produk.
4. Periksa desain termal bodi dan modul untuk daya yang diusulkan serta suhu operasinya.
5. Sirip dapat menambah permukaan pemindahan panas; hasil sebenarnya bergantung pada desain, lingkungan dan perawatan.
6. Konektor steker dapat memudahkan penggantian driver, tetapi harus mempertahankan perlindungan serta fitur listrik diperlukan.
7. Bandingkan respons termal pada daya yang diusulkan. Penambahan modul dapat mengubah distribusi panas, tetapi tidak membuktikan kestabilan atau masa pakai panjang dengan sendirinya.
8. Jelaskan secara tertulis respons sistem dapat diredupkan terhadap kegagalan kontrol dan kehilangan sinyal. Logika kontrol terbalik adalah pilihan desain yang perlu dikonfirmasi dengan lampu sebenarnya serta skenario kegagalan direncanakan.
9. Pilih suhu warna berdasarkan keadaan visual dan kriteria proyek. Jangan andaikan rona hangat memberikan penglihatan lebih baik dalam semua keadaan kabut.

Uji kegagalan bersama operasi biasa

Masukkan skenario kegagalan yang direncanakan dalam verifikasi akhir. Tetapkan prosedur dan penanggung jawab yang sesuai untuk infrastruktur terlebih dahulu. Catat lampu yang tetap beroperasi dan respons kontrol terhadap kehilangan sinyal serta pasokan. Baterai saja tidak membuktikan semua fungsi keselamatan tetap berjalan.

Pastikan dokumen terkait dan cakupan tindakan bersama pengendali. Deskripsi cahaya terowongan dalam jilid kedua Orden Circular 36/2015 Kementerian Transportasi Spanyol adalah konteks teknis asing, bukan pengganti syarat proyek Indonesia. Tautan permintaan berikut untuk dokumen produk HOYUWO LED, bukan unduhan penerbitan resmi. Hubungi kami untuk meminta dokumen teknis

Mulai permintaan peningkatan dengan geometri, metode perhitungan dan strategi kontrol. Dapatkan dokumen fotometri, termal serta operasi darurat kode ditawarkan, kemudian pastikan tingkat, keseragaman dan respons kontrol di lokasi. Ini mencocokkan lampu baru dengan proyek infrastruktur disetujui.
